重型材料架結構、原理與用途

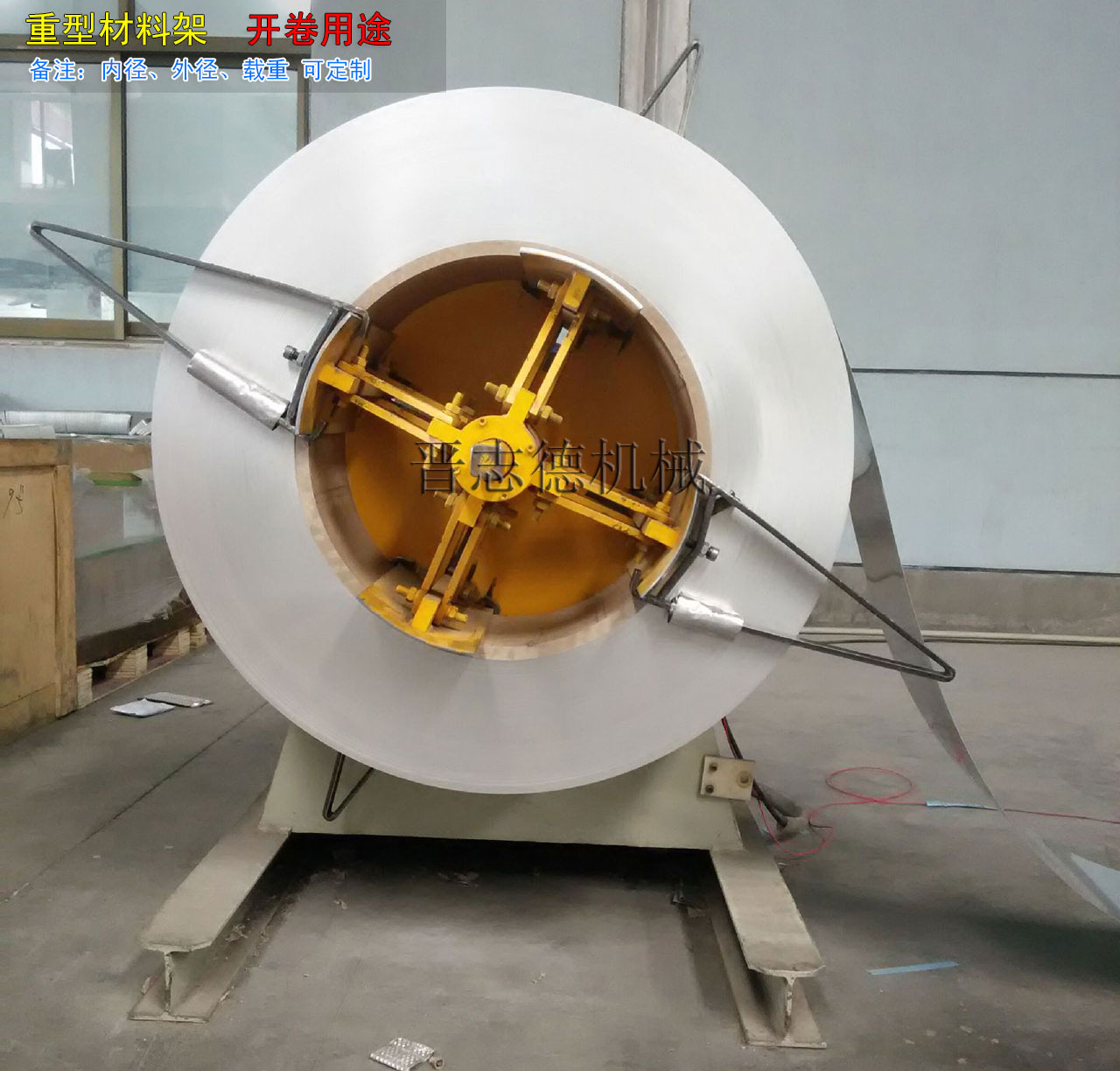

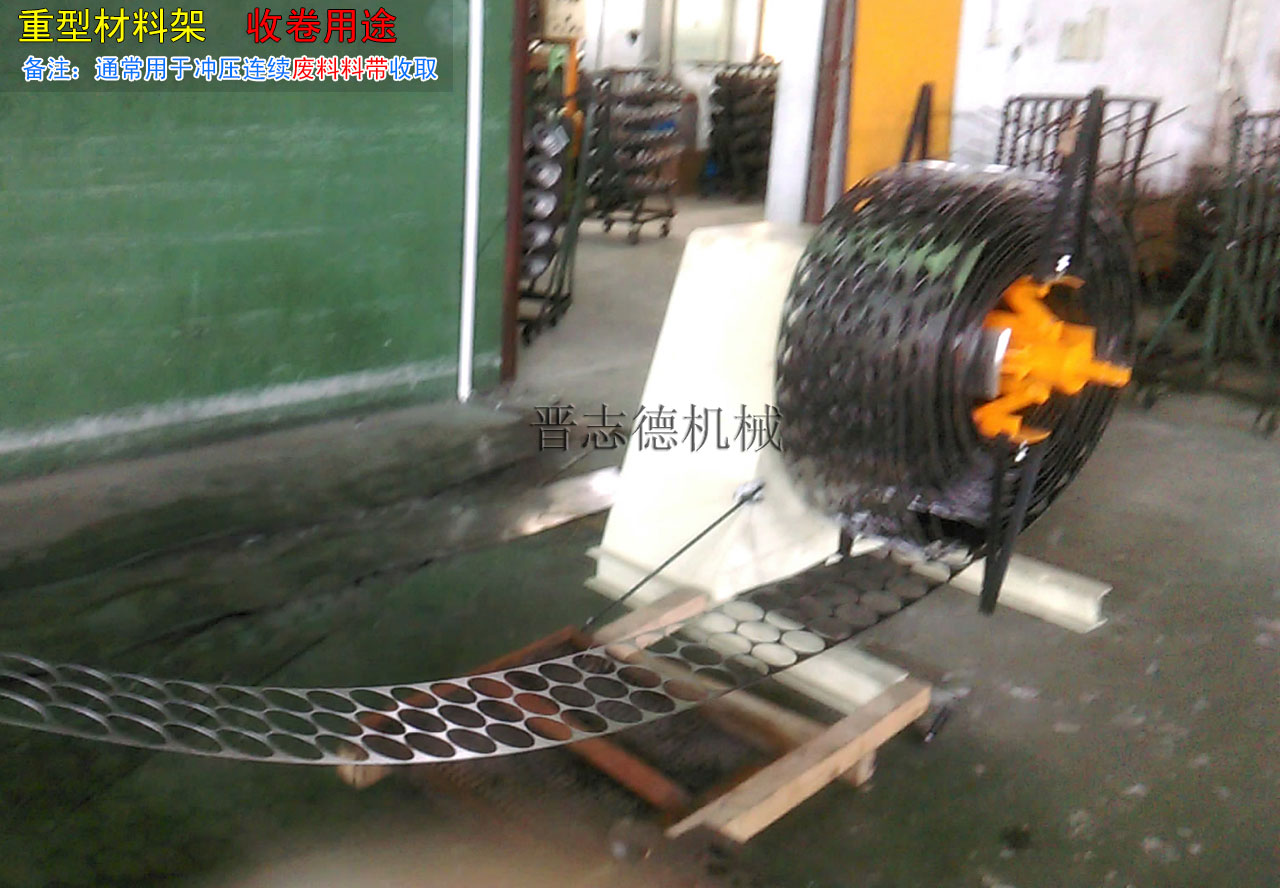

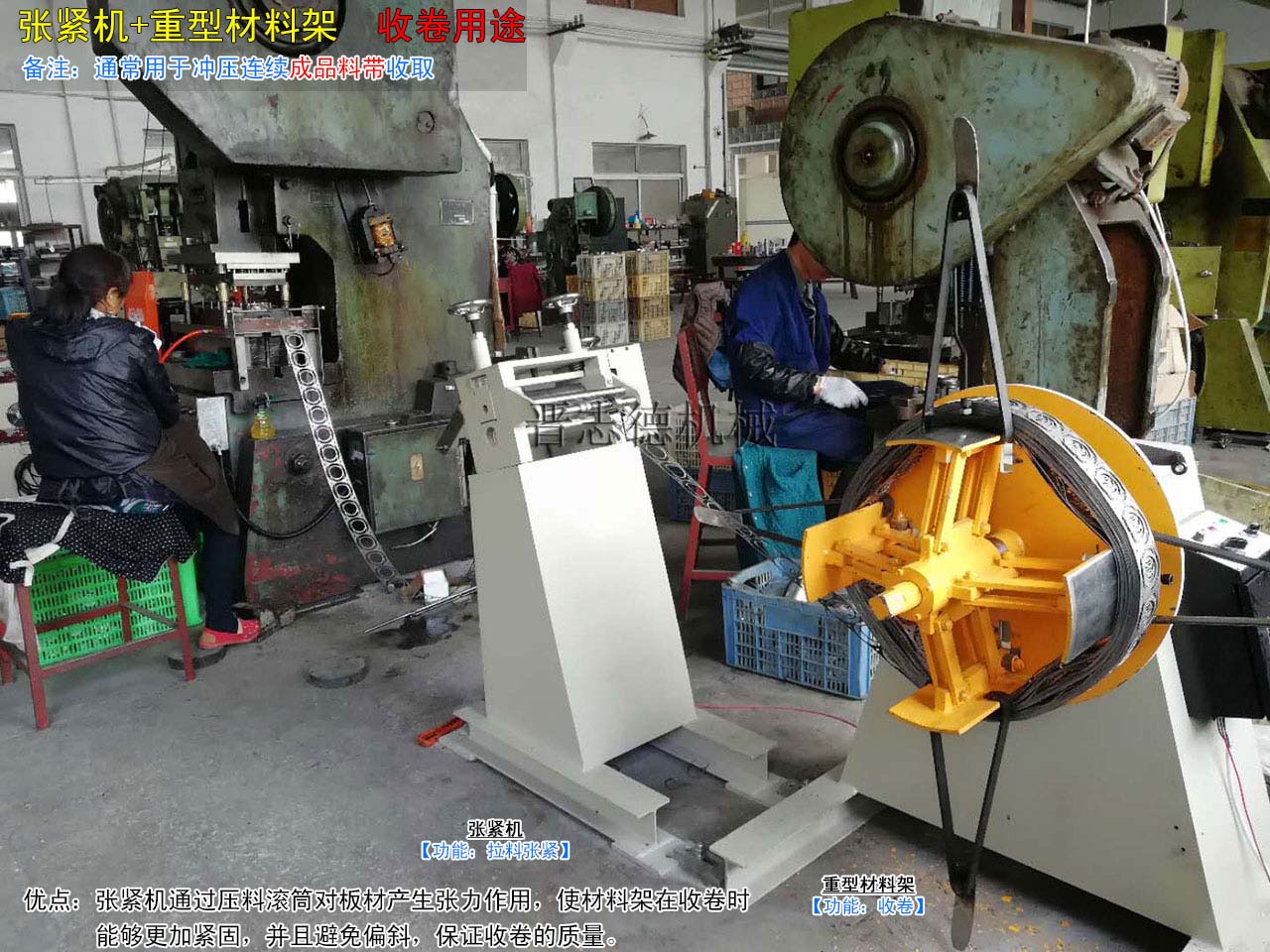

 重型材料架是沖床、油壓機、剪板機、激光切割機、成型機等加工設備實現自動化生產常用的輔助周邊配套設備，主要用途是對卷材的開卷或收卷。
　　作為客戶選購較多的材料架機型，在此晉志德機械對其結構與工作原理予以說明，方便客戶購買后的使用、保養與維護。
　　

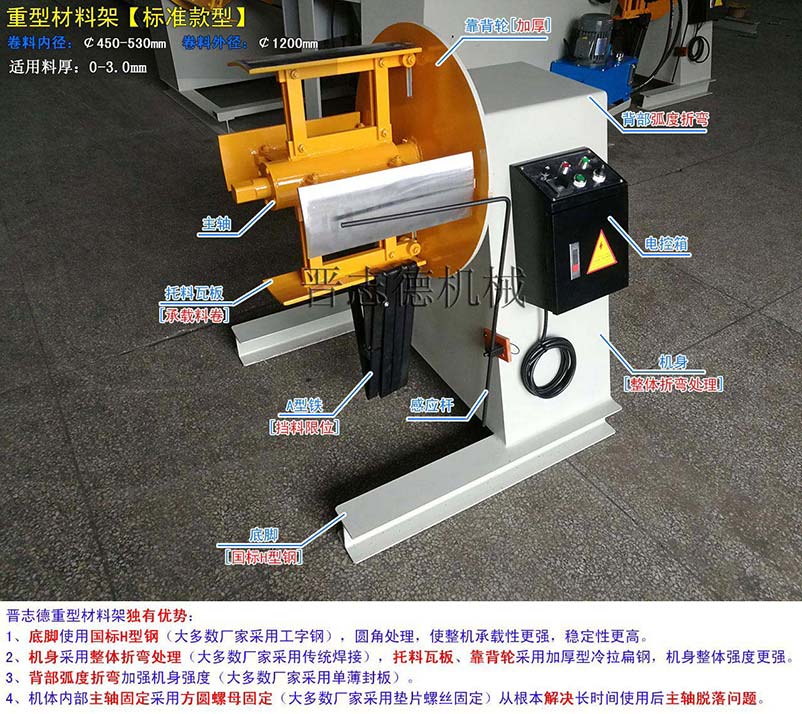

　　重型材料架結構：重型材料架由機身、主軸、托料瓦板、感應控制桿、A型鐵和電控箱組成。
　　1、機身的底部設有底板，且底板的底部固定有固定支撐架，固定支撐架設有兩組國標H型鋼底腳；
　　2、機身側面安裝有電控箱，內部安裝有馬達，電控箱便于設備的控制，馬達的下方設有橡膠減震墊；
　　3、馬達的輸出端安裝有減速機，減速機的輸出端安裝有延伸至機身外側的主軸；
　　
　　4、主軸靠近機身的一端安裝有靠背輪，且主軸遠離靠背輪的一端通過主軸套安裝有手搖搖把，重型材料架靠背輪避免材料發生偏移，手搖搖把遠離主軸的一端安裝有防滑把手；
　　5、主軸的側面均勻安裝有四組支撐連桿，支撐連桿上安裝有重型材料托料瓦板，支撐連桿可以調節材料卷收的直徑，重型材料托料瓦板的外表面涂覆有耐磨的防滑涂層，重型材料托料瓦板可以承載重型材料；
　　6、機身底部的外側壁上通過緣板安裝有感應控制桿。
　　
　　重型材料架工作原理：使用時，將重型材料架控制電箱接通電源，逆時針轉動手搖搖把，調小托料瓦板直徑（使其小于料卷內徑）隨后在托料瓦板內側對角各裝1塊A型鐵，裝上卷料，然后再順時針轉動手搖搖把，張緊卷料內圈，在另兩塊托料瓦板上裝上A型鐵。然后引出料卷料頭，在電控箱上操作使用點動控制材料架運轉引出料帶，根據生產需要，調整感應控制桿高低，適當控制出料長度。
　　
