大型偏擺NC伺服送料機

 市場上的偏擺NC伺服送料機都是通過兩軸聯動實現水平方向、垂直方向軸的進給送料，水平方向、垂直方向軸采用的是兩根直線導軌，且間距較小，滾珠絲杠使用單個螺母，這種送料機結構型式一般針對的都是小型板材的加工，在針對長板材加工時，會出現水平方向方向行程受限、運行抖動、絲杠下垂等現象而不能實現。
　　　

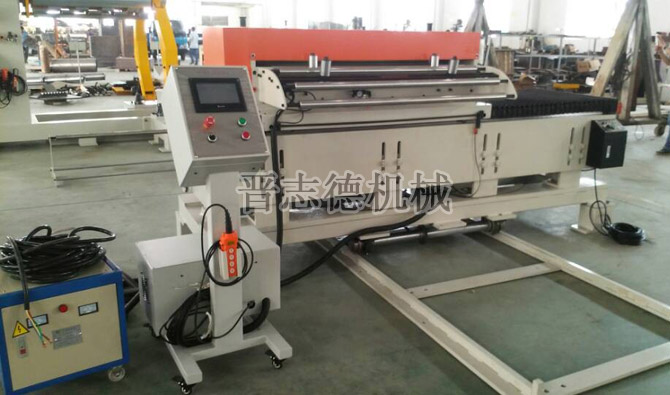

　　因此，在設計、生產大型偏擺NC伺服送料機時，晉志德機械采用了新型結構型式，從根本上改變了現有偏擺NC伺服送料機的單薄結構及加工范圍受限的現象，徹底消除了長板加工時在水平方向方向出現的絲杠抖動隱患，提升了送料機運行的穩定性能，保證了送料精度。
　　　
　　大型偏擺NC伺服送料機其水平方向上，加大了水平方向直線導軌之間的跨距，并且在中間增加一根水平方向中間直線導軌；水平方向滾珠絲杠采用多個螺母并用，通過水平方向聯軸器與水平方向三菱伺服馬達連接。
　　　
　　當大型偏擺NC伺服送料機水平方向三菱伺服馬達帶動水平方向滾珠絲杠傳動時，由于水平方向向機身行程比較大，運行中產生的絲杠抖動、下垂由中間增加的水平方向中間直線導軌承載消除；同時偏擺NC伺服送料機水平方向滾珠絲杠上的螺母間距較大，且連接于垂直方向平臺，使得水平方向向多個螺母同步穩定運行，更進一步增加水平方向向整體運行穩定性。
　　　
　　大型偏擺NC伺服送料機其垂直方向上，加大了垂直方向直線導軌之間的跨距，垂直方向滾珠絲杠與垂直方向直線導軌均采用重載荷設計，保證在垂直方向的有效行程內穩定運行。垂直方向三菱伺服馬達通過垂直方向聯軸器與垂直方向滾珠絲杠連接，帶動垂直方向方向平穩運動。
