新款輕型絲桿材料架

 立式材料架因種類多，承載重量大，定制化程度高，成為目前沖壓行業使用多的開卷設備。立式材料架雖種類眾多，有輕型材料架、重型材料架、雙頭材料架，不過其承載原理基本都是相同的，均采用的是漲縮式卷料筒承載卷料，馬達實現開卷，而漲縮方式依承載卷料重量的不同，有手搖擴張方式和油壓擴張方式這兩種。只是很多時候立式材料架在小材料卷開卷過程中，若采用手搖擴張漲縮的方式，必然會增加工作人員的工作強度，且工作效率低下；若采用油壓擴張漲縮的方式，需要配套液壓站，增加了生產成本。
　　　

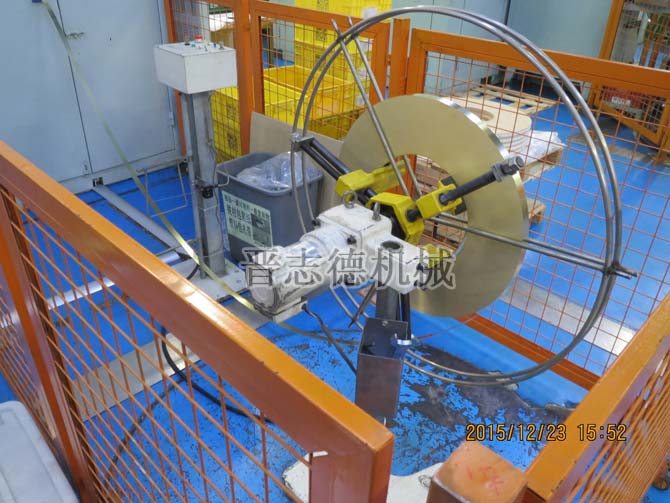

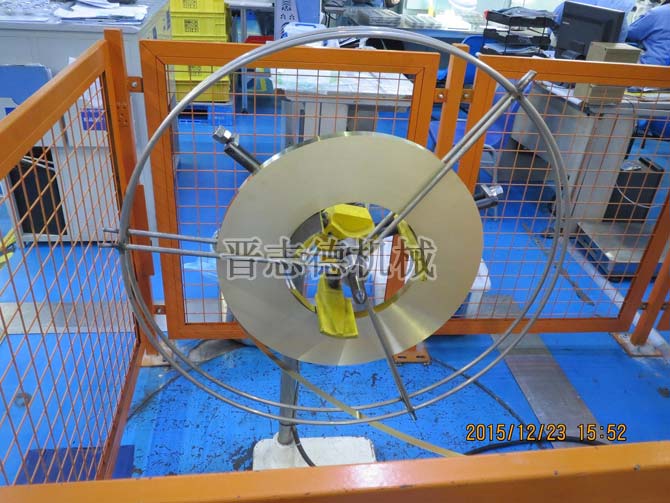

　　那對于小材料卷開卷是否有更加經濟、實惠，又省時、省力的材料架設備呢？為了滿足客戶此項需求，晉志德機械在傳統立式材料架的基礎上，特別研制生產了一款新型輕型絲桿材料架，其采用傳動錐齒、傳動絲桿、回轉體、支撐桿、托料瓦板、蝸輪蝸桿帶離合的新型傳動結構型式，通過電動氣軸實現擴張，在無需添加液壓站、旋轉油缸的額外增加成本的情況下就實現了全自動化的漲縮，具有經濟實惠、省時省力、占地面積小、重量輕、安裝簡單、方便移位、操作簡單等優勢。
　　新型輕型絲桿材料架工作主要有漲縮與開卷兩道工序：
　　在上料漲縮時，轉動旋轉手柄，定位銷向回轉體滑動至抵接，使回轉體在圓周方向定位，傳動錐齒與回轉體分離；啟動輕型絲桿材料架馬達，驅動主軸旋轉，主軸帶動傳動錐齒旋轉，傳動錐齒帶動傳動絲桿旋轉，使托料瓦板向外擴展，實現料卷收緊；
　　　
　　在開卷使用時，轉動旋轉手柄，定位銷遠離回轉體滑動，使回轉體與定位銷分離，傳動錐齒與回轉體重新嚙合；啟動馬達，驅動主軸旋轉，主軸帶動回轉體與傳動絲桿整體旋轉，實現輕型料卷自動開卷。
