三合一送料機拆卸和安裝

 三合一送料機主要由料架、整平和NC送料機組成，在出貨前已調試完成，各連接線及安裝正常，在機器運輸時，為方便運輸，可將機器拆卸成兩部分，料架一部分，整平和NC送料機頭一部分。今將拆卸和安裝介紹如下。
　　三合一送料機拆卸要點：
　　1、確定電源是否已拆除，以免造成不必要的人身傷害。
　　2、主要拆裝的部件有：
　　

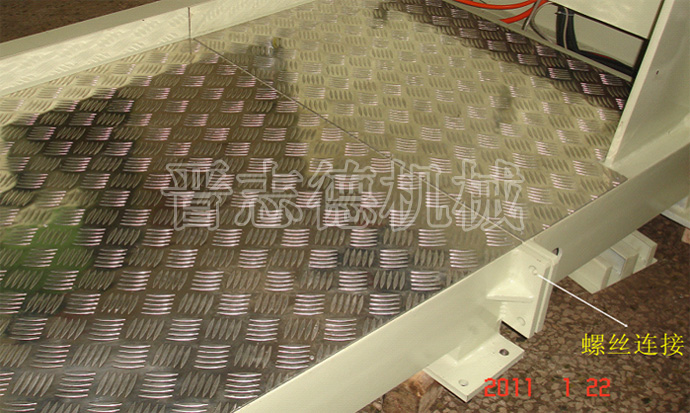

　?、賵D（一）、是整體機架的連接部位，對齊平整后采用四個螺絲連接。
　　

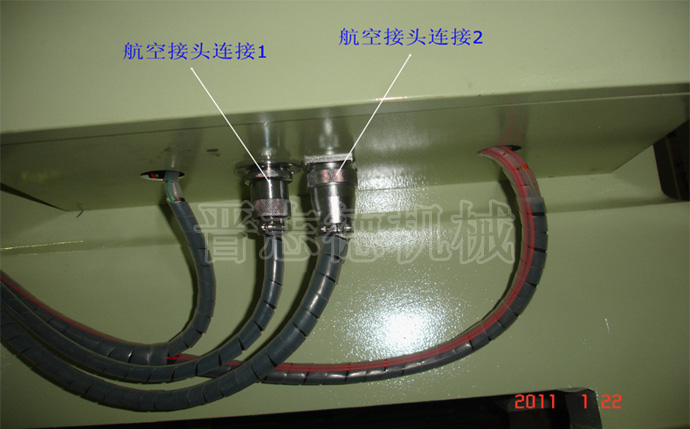

　　②圖（二）、當機架拆裝后，此航空接頭連接1、2會被移位，當機架重新定位安裝后，只需將此連接處的航空插頭對照原孔位安裝就好，簡單方便。

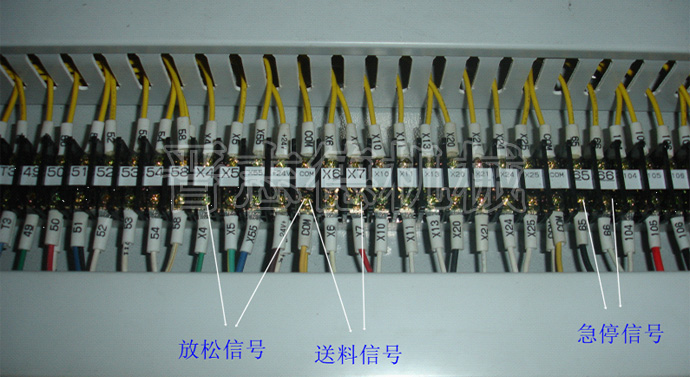

　　③安裝兩個自制的機械凸輪，并配合兩個近接開關（NPN-NO）。此兩個凸輪線連接NCSF送料機的送料信號(COM和X7)和放松信號（COM和X4）。此外本機臺還有兩個信號線（65，66）。此信號線為急停線，為送料機出現異常現象時輸出，得串聯連接至沖床急停信號。
　　
　　④注意連接到小電箱（操作面板）的屏蔽線（有4根），千萬不能扯斷，同時連接到NC送料機的編碼器線也不可隨意拉扯。
　　3、料架油壓站下面的線盒無須拆卸。
　　4、拆卸完成后注意電線的保管，建議用膠紙纏好，機器各部分盡量避免擦傷和碰撞。
　　三合一送料機安裝要點：
　　1、機器運送至客戶工廠后，將機器排成一條線，兩段連接處用螺絲連接，注意高度一致，同時將機器中心線應與模具中心線調整一致。
　　2、接線方面：將之前拆除的電線一對一連接（ 根據號碼管數字），注意封板的前后安裝順序。提醒：由大電箱出來的4 根套管應一一對應由編碼器線插頭，脈沖線Y0,Y1,11,12，NC送料機馬達線和大套管線。
　　3、將所有的電路安裝完成之后，請再檢查一遍是否安裝妥當、完整，確認后將機器封板安裝上。
　　4、確定電箱控制面板電源開關在斷開狀態之后，接通電源（3相380V），打開電源開關，確認是否正常，如有異常立刻切斷電源。
　　5、操作控制手柄，按（機架上升）或者（機架下降），將材料出料高度調整與模具持平。注意將NC送料機機架的螺絲松開，否則動作無效。（由三個限位開關，上面的限位開關為總控制，中間限位開關為上限位，下面限位開關為下限位。）
　　6、后，將機器的送料和放松信號線接入沖床（三條線X7,X4,COM），同時根據需要將急停線也可以接入（兩條線65和66）。
　　7、一切確認正常后，三合一送料機即可進入正常生產，注意安全，同時定期檢查和加注潤滑油。
