厚板整平機蝸輪蝸桿調節的優勢

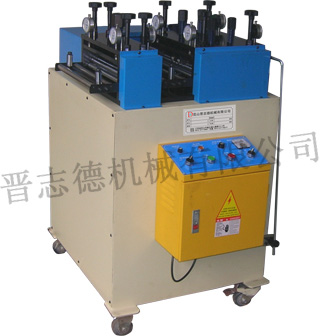

  在沖床沖壓生產前，需將薄板卷料進行預處理，以消除材料自身的內應力，從而獲得沖壓成型加工所需的平整材料。整平機通過上下滾筒錯位對壓的方式來整平材料，通常我們把上下滾筒下壓的程度定義為整平量，整平量的大小直接影響著整平機對材料的整平效果。整平量的大小需根據材料厚度、材料材質、材料寬度、材料變形情況等實際情況進行綜合調整。因此，須在整平機中增加穩定可靠，調節靈活，應用范圍廣，便于操作的一種整平量調整裝置。目前，中、薄板整平機中廣泛使用的整平量調整裝置的結構是：通過調節手輪松開彈簧或壓縮彈簧來調整整平機的整平量大小。這種整平量調整裝置有如下幾點缺點：1）應用范圍有限：彈簧自身的彈性系數、形變等特性是一定的，決定了整平機使用范圍的局限性，其僅能適合小型負載的整平機上使用；2）操作不人性化：安裝方式只能位于整平機的頂部位置，如果整機高度過操作者的身高，操作不人性化，且要調節四個位置的彈簧，操作不方便。

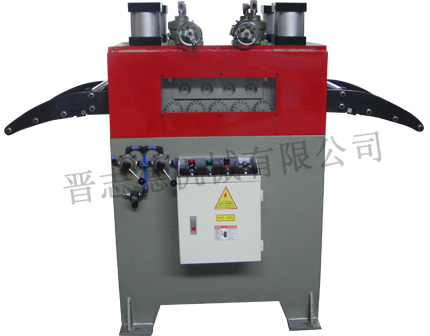

　　因此為方便客戶使用，晉志德在厚板整平機（整平材料厚度過4.5mm）上均采用蝸輪蝸桿的調節方式來替代了普通的手柄調節，蝸輪蝸桿整平調節裝置，包括上下滾筒，上滾筒驅動裝置，上滾筒驅動裝置包括蝸輪蝸桿箱，蝸輪蝸桿箱內設一蝸輪蝸桿傳動裝置及一對斜齒輪傳動裝置，斜齒輪傳動裝置中的從動斜齒輪設置于蝸輪蝸桿傳動裝置中的蝸桿上，蝸輪蝸桿傳動裝置中的蝸輪通過偏心軸與上滾筒可拆卸固定連接，斜齒輪傳動裝置中的主動輪與一手輪通過手輪軸可拆卸固定連接。
　　厚板整平機采用蝸輪蝸桿的調節方式優勢：1）結構穩定：整平調節裝置內蝸輪蝸桿結構緊湊，傳遞平衡，且具有反行程自鎖功能。由于安裝了單向推力球軸承，能夠承受軸向力，導向平穩，可以承受高沖擊等影響；2）應用廣泛：整平調節裝置內蝸輪蝸桿結構能承受很大的負載，當整平機應用于不同的材料要求時，調節范圍非常廣泛，可滿足各種的需求，且此蝸輪蝸桿立裝置，可以安裝在各種大型的、重負載的大中型整平機上；3）操作方便：此整平調節裝置，整平調節手輪在側面而非頂部，直接面向操作者，操作人性化，且蝸輪機構上有刻度盤，便于精準調節上下滾筒的整平量。
