空氣送料機特殊配件之彈簧式引導桿

　

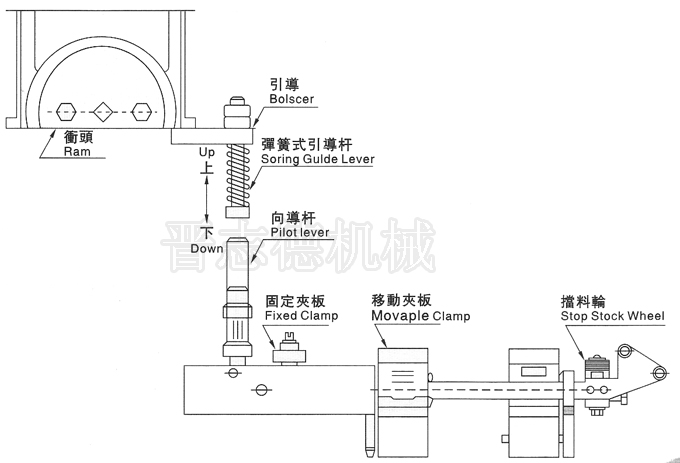

　　　　　　　1、沖頭　2、引導　3、彈簧式引導桿　4、浮動桿　5、固定夾板　6、移動夾板　7、擋料輪
　　彈簧式引導桿不屬于空氣送料機標準配件，它是常用特殊配件之一，當沖床速度太快無法與空氣送料機速度配合時，則需加裝彈簧引導桿，其實際安裝工作原理如上圖所示。
　　1、在沖床沖頭或模座上裝好引導桿，當引導桿壓下空氣送料機浮動桿時，移動夾板向后移動，并壓緊材料準備下次的送料。當浮動桿上升時，移動夾板則送料前進。
　　2、如欲長距離送料或沖床上下行程過短時，須延長浮動桿壓下的時間，可在引導螺絲上裝彈簧，利用彈簧伸縮原理，使送料更加穩定和準確。其設計方法為引導桿比引導板上錢孔公差小0.2mm以上。
