NC送料機的種類及特點

 在沖壓生產中，送料機實現了沖壓設備自動化送料。但送料機長時間送料，會產生一定的累積誤差，為了確保沖壓精度，需在模具上開導正銷進行導正，此時材料必須處于放松狀態才可校正準確位置這就是沖壓行業常說的放松。NC送料機按放松方式的不同常分為：氣動式NC送料機和機械式NC送料機這兩種。不同產品不同模具需要不同的放松方式，這樣就需要選擇不同的機型，機械NC送料機放松快、放松距離短特別適合短步距的高速送料，而氣動式NC送料機不受行程限制，能滿足長時間放松需求，特別適合大型模具和非高速沖壓。
　　NC送料機放松基本原理：先送料機放松是對送料滾輪而言，下送料滾輪位置安裝固定，只能做旋轉運動，程序控制伺服馬達由同步帶傳動使下滾輪正反轉達到送料和退料的目的。整個上滾輪座由旋轉軸固定在機架上，由復位彈簧拉緊使上下滾輪壓緊材料。上滾輪固定在上滾輪座上，當需要放松時，整個上滾輪座抬起使得上下滾輪分離，實現放松功能，以便于材料進入和沖壓時模具導向定位。其中NC送料機旋轉軸為偏心軸，旋轉大手柄，可以調節上下滾輪的初始間隙，適應不同的材料厚度。
　　機械NC送料機放松過程：NC送料機放松打桿安裝在沖床的滑塊上隨滑塊一起上下運動，當向下運動時碰到機械放松支架，在機械放松旋轉軸的作用下，使得整體上滾輪座在旋轉軸的支點下往上運動，從而使上下滾輪和分離，實現放松功能。當滑塊向上運動時，機械放松支架慢慢復位，滾輪座彈簧固定板被復位彈簧往左拉，使整體上滾輪座向下運動，上滾輪和下滾輪又能夾緊材料，實現送料。
　　氣動NC送料機放松過程：氣動放松由PLC程序控制，程序信號控制氣動電磁閥驅動氣動放松氣缸向上拉，使整個上滾輪座向上運動，從而使上滾輪和下滾輪分離，實現氣動放松功能。
　　　　　　

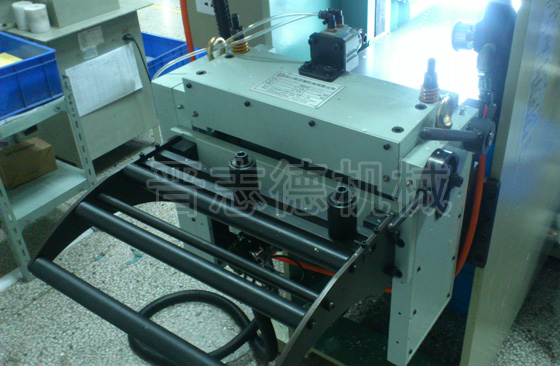

　　根據客戶的實際需求，晉志德機械可為客戶訂制氣動、機械放松一體式NC送料機，當選擇使用氣動放松時，不安裝放松打桿即可；當選擇使用機械放松時，安裝好放松打桿，在7寸威倫觸摸屏中關閉氣動放松功能即可；機械放松和氣支放松同時工作時，能達到兩次放松功能，即能高速放松又能長時間放松，設計精巧，方便實用。
