三合一送料機的操作方法

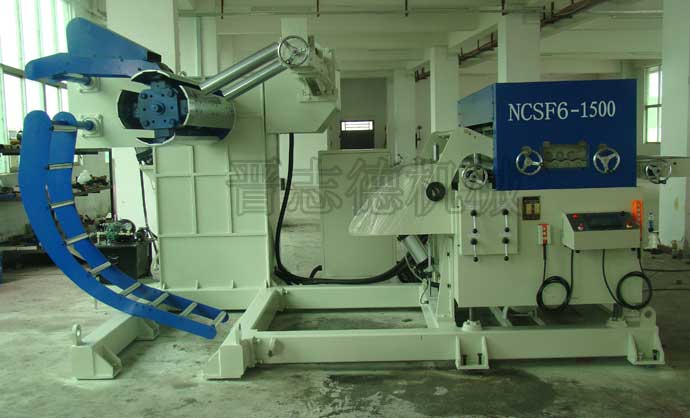

三合一送料機結合了材料架、整平機、NC送料機的功能，大大縮小了以往送料裝置所占的面積，同時可配合沖床工作，且可以放置在普通地板上，而裝在料架上的材料由下方的對照光電控制，NC送料機可一邊整平，一邊將預先設定的送料長度之材料送至沖床模具內，并配合高精密模具在瞬間放松材料動作。
各輔助裝置的運轉是以空氣或電氣作動力來源，操作簡單，保養容易，調試完成后，故障率低，整平放松送料精度高。三合一送料機的操作起來為簡單，其具體流程如下：
1.請確定三合一送料機中心線與模具線中心線一致，并接好電源，確保接地正常。
2.三合一送料機裝料
2.1、將材料放置在天車上并穩定。
2.2、按油壓放松,將材料架縮小至一定直徑,將材料緩慢進入料架主軸,，使材料軸向中心面與瓦板上的刻度重合時，停止前進，去掉天車。
2.3、材料放置好，按油壓擴張漲緊材料，此時材料處于漲緊狀態。
2.4、下壓油壓壓料臂，并將旋鈕置于自動位置，上升托料臂，去掉材料包裝扎帶，注意材料反彈。（油壓壓料臂必須下壓，否則可能引起材料散料現象，注意人的位置。）
3.三合一送料機入料
3.1、上升進料入料臂到一定位置，料架旋鈕置于手動，人工控制料架正轉，使材料緩慢進入入料臂，下壓入料壓料臂，夾住材料，點擊觸摸屏入料拉料開關，迫使材料向機頭前進，并控制料架正轉，當材料快接近機頭時，上升入料進料臂和壓料臂，利用壓料臂壓住料頭，放松入料氣缸和整平氣缸，使材料進入機頭。（此過程要控制好托料臂和入料拉料開關）注意：壓料臂要保持自動狀態，否則出現散料現象。
3.2、夾緊入料氣缸，整平氣缸，放松送料氣缸，使材料通過機頭，并后調好整平高度，夾緊送料氣缸。
4.三合一送料機機頭各部分的調整
4.1、送料滾筒壓力調整
通過調整壓力調節閥門，使得上滾筒與下滾筒不打滑即可，同時控制氣壓壓力，以免壓傷材料、產生壓痕或者打滑現象。
4.2、材料偏移
若材料開始偏移不正時，應該立即確認模具是否平行且置于臺面的中心，材料是否直角且正中的進入整平機內，此操作可由量具來測定，如有稍微不正，可以緩慢通過調整擋料輪左右位置來定位。
4.3、材料整平調整
材料的整平原理:整平滾筒是以鋸齒狀排列，若將入口側的整平滾筒放下，材料順著滾筒彎曲，若將出口側上整平滾筒壓下過多，材料則向下彎曲。一般來講，將入口側下降到上下整平輥間隙比材料厚度小1～1.5mm的位置，而出口側則調整至與材料間隙一樣（普通材料）。
5.三合一送料機送料調整
當上述操作均完成后，就可以進行送料參數的設置，具體操作方法見人機界面的操作方法，完成后便可以進入正常生產。
