氣動送料機結構與運用

 氣動送料機又名空氣送料機，是早出現的沖床送料機機型，也是目前價格便宜的送料機。晉志德機械作為專業空氣送料機生產商，對其結構進行了多次改進，以提升其穩定性與送料精度用于滿足客戶不斷提升之需求，因此在搭配傳統沖床、沖壓精度不高、安裝空間很小的場合，還有著不少客戶會選購晉志德氣動送料機來搭配自身的沖床進行自動化生產。
　　
　　在操作、使用與維護氣動送料機時，對其結構與工作流程的了解是必不可少的，為此晉志德機械在此介紹一下晉志德氣動送料機結構與工作流程：
　　

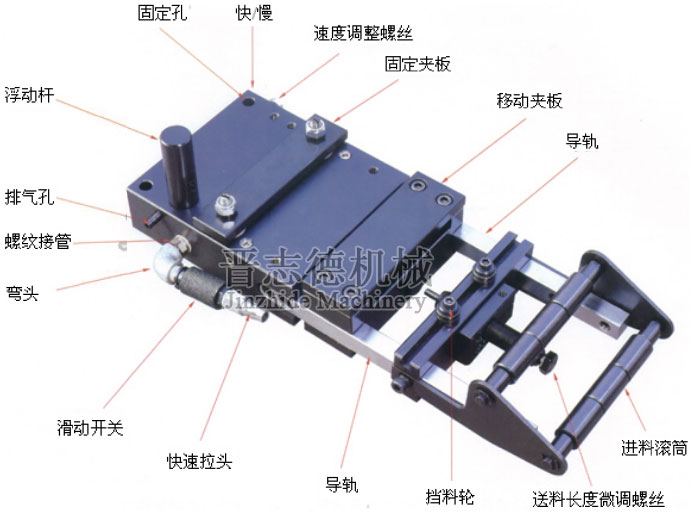

　　如上圖所示，晉志德氣動送料機由浮動桿、排氣孔、螺紋接管、彎頭、滑動開關、快速接頭、固定孔、速度調節螺絲、固定夾板、底座、導軌、移動夾板、擋料輪、送料長度微調螺絲和進料滾筒組成。
　　其中晉志德氣動送料機排氣孔與速度調節螺絲設置在底座的兩端邊緣內側，排氣孔的一端設有螺紋接管，螺紋接管上連接有彎頭，彎頭的一端設有快速接頭，快速接頭和彎頭之間設有滑動開關；氣動送料機底座上配有固定夾板，固定孔設在底座的一端邊緣，固定夾板通過螺釘與底座之間緊固連接，底座的一端連接有導軌，導軌的一端邊緣設有移動夾板，移動夾板之間通過內六角連接螺釘固定連接；晉志德氣動送料機擋料輪設在移動夾板的一端，擋料輪的下端設有送料長度微調螺絲，進料滾筒通過傳動器連接在送料長度微調螺絲的一端。
　　

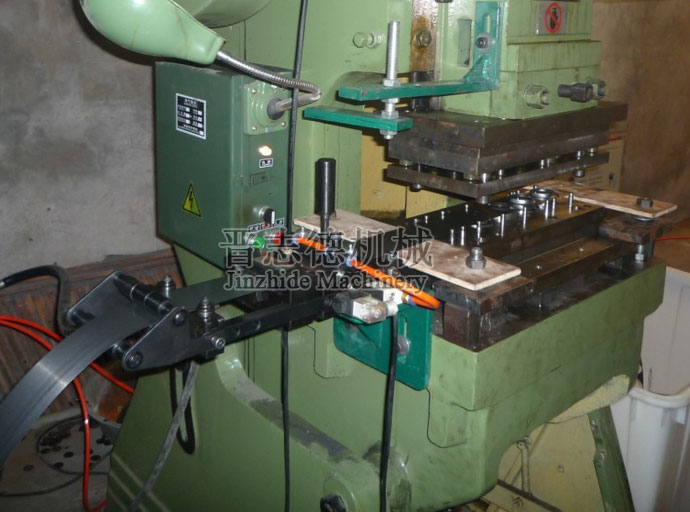

　　晉志德氣動送料機工作流程：氣動送料機搭配沖床工作時，通過安裝板將其固定在沖床側邊的進料口處，板材沿進口擋料輪送入，通過控制系統使固定夾板夾緊板材，夾板工作時，向活塞上部空間充入空氣推動活塞下行，活塞推動夾板克服復位彈簧力作用夾持住板材；活塞上部通大氣時，在復位彈簧力作用下，活塞和夾板復位，松開板材；送料氣缸工作，拉動移動夾板向送料長度微調螺絲運動，直至使移動夾板貼靠在送料長度微調螺絲上，此時，送料機移動夾板夾緊板材，固定夾板松開，然后，送料氣缸反向進氣，推動移動夾板向固定夾板方向運動，直至移動夾板運動到限位位置，氣動送料機移動夾板運動時，拖動板材位移一定距離，然后固定夾板夾緊，移動夾板松開，重復上述工作過程。
　　晉志德氣動送料機移動夾板和固定夾板交替工作（類似注射器的原理），即可將板材以步進方式送進沖床，通過調整送料長度微調螺絲實現氣缸行程調節，使沖壓板材的步距符合沖壓工藝之需求，板材不斷送進沖床中，經沖床沖壓實現自動化加工生產。
