三合一送料機結構組成

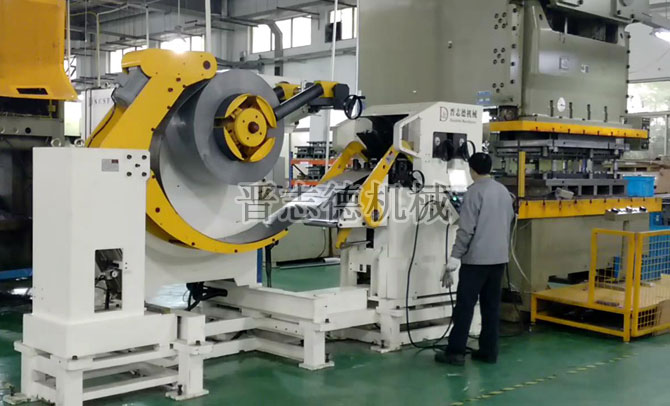

 三合一送料機又名三機一體機、料架整平送料機，是目前中厚板材料沖壓生產理想的自動化機型，相比傳統分體式?jīng)_壓生產線而言，其具有占地空間更小、自動化程度更高（上料、入料、整平、送料全自動化完成）、整平精度更高（整平、送料同一機臺作業緊鄰，能防止整平后的板材因內應力回彈，確保整平送料精度）、穩定性更好、故障率更低（高度集成化控制）等優勢，因此得到了越來越廣泛的運用。
　　客戶實際使用、保養、維護三合一送料機時需對其結構有一定的了解和認知才能更好的運用，為此晉志德機械在此詳細一下NCSF系列三合一送料機的結構組成。
　　　

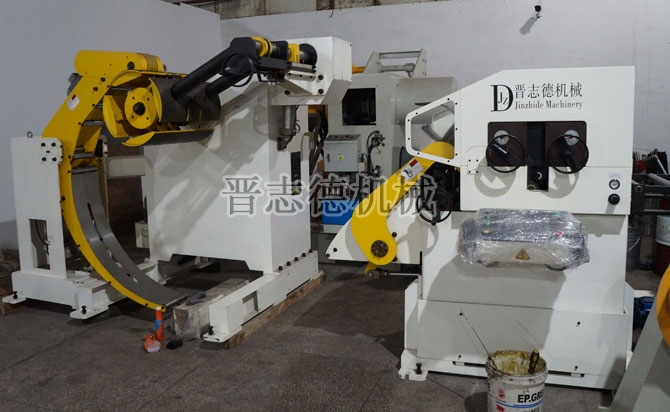

　　晉志德三合一送料機由材料架部分、整平送料部分與電氣控制部分三大功能組件組成：
　　1、材料架部分包括材料架機架、轉動安裝于材料架機架的料架漲縮卷筒（料架漲縮卷筒通過變頻器調速）、托料裝置、壓料裝置、擋料裝置機選配的上料臺車組成，其中托料裝置位于料架漲縮卷筒的左下方，壓料裝置位于料架漲縮卷筒的左上方，擋料裝置位于料架漲縮卷筒的右上方，上料臺車位于料架漲縮卷筒的下方。
　　
　　2、整平送料部分包括整平送料機架，及安裝于整平送料機架上的油壓入料導弧裝置、入料導向裝置、整平裝置、送料裝置和出料導向裝置組成，其中油壓入料導弧裝置安裝于整平送料機架的左端且與料架漲縮卷筒的出料位置相對置，入料導向裝置位于油壓入料導弧裝置和整平裝置的左端入料口之間，送料裝置位于整平裝置的右端出料口，出料導向裝置位于送料裝置的右端，出料導向裝置設置有兩排垂直導向筒。
　　①三合一送料機油壓入料導弧裝置安裝于整平送料機架的左端且與料架漲縮卷筒的出料位置相對置，油壓入料導弧裝置包括液壓油缸和鉸接于整平送料機架的導弧座，導弧座為帶導弧曲線的座體，液壓油缸連接導弧座并驅動導弧座轉動。
　　　
　　②三合一送料機料導向裝置設置有兩排垂直導向筒，通過手輪調節進行擋料限位。
　　③三合一送料機整平裝置包括上整平機構、下整平機構、雙氣缸下壓機構、蝸輪蝸桿調節裝置組成，使用的是平行滾筒整平法，整平時，雙氣缸下壓機構的雙氣缸通氣，氣缸活塞帶動上滑塊壓下，使上整平機構下壓，實現板材的精密整平。
　　④三合一送料機送料裝置包括伺服馬達、行星伺服減速機、齒形同步帶、高精度送料滾筒組成，伺服馬達驅動高精密行星伺服減速機，再經齒形同步帶傳動以驅動主動送料滾筒與被動送料滾筒，實現精密化的送料，放松則由雙氣缸提升上滑塊實現板料的快速放松。
　　　

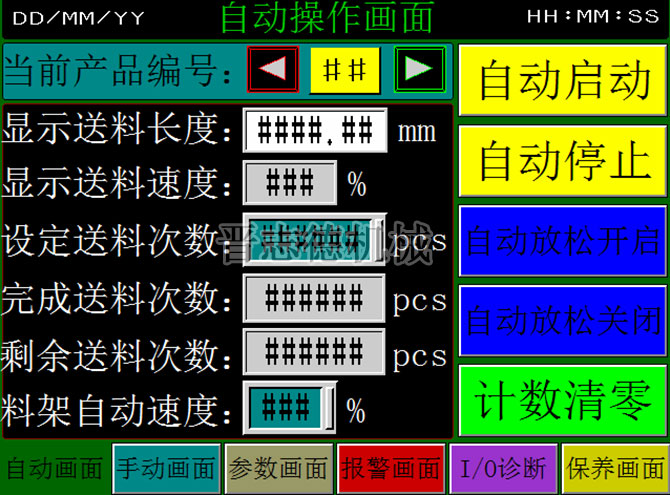

　　3、三合一送料機電氣控制采用兩段式，主電箱背于整平送料部分后面，正面設置一七寸觸摸屏操作面板，整平送料機體與材料架機體相聯部分，電路與管路均分為兩截式，方便對接使用。晉志德三合一送料機電氣元件品牌上均采用日本相關品牌電氣組件，確保高精密性。
