NC送料機與沖床同步原理

 沖壓加工朝著高精密、高效率、高自動化方向發展是行業的必然趨勢，這就對沖床配套送料機設備提出了更高的需求，也促使了沖床送料機的不斷更新與換代，從初的品質可靠代的空氣送料機，到第二代的滾輪送料機，精度、穩定性、自動化上有了顯的提升，不過仍然不能滿足越來越高的精密沖壓需求，且持料、送料動作與模具沖壓點的銜接不好，送料機機臺的調試相對繁瑣，已經越來越不能滿足現代化沖壓加工生產之需求。
　　　

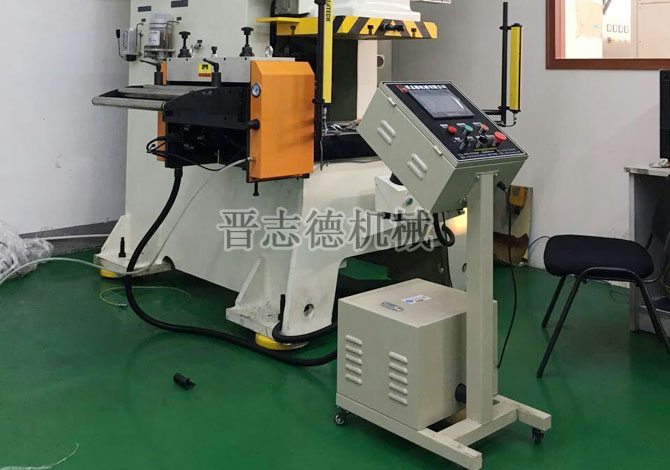

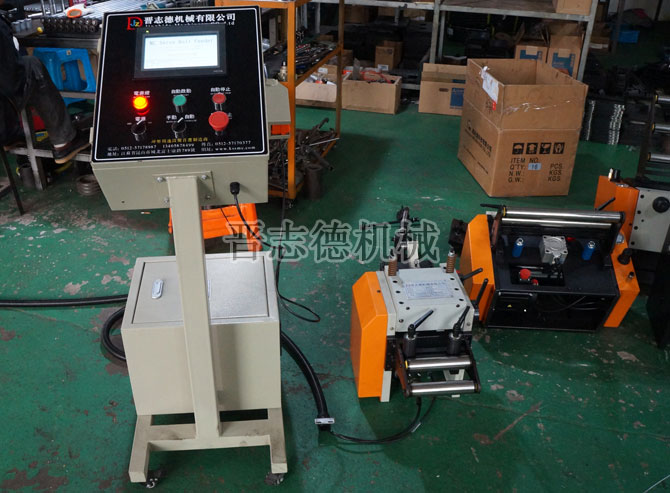

　　為此沖床行業誕生了第三代的NC送料機，它由三菱伺服馬達作為送料滾筒驅動力，三菱PLC搭配7寸高精度觸摸屏作為控制方式，通過信號線與沖床的凸輪相連，能充分利用沖床曲軸的動作路徑上的時間來實現進料、送料、回位、夾料動作，柔性地完成送料動作，實現完全沖床同步化的作業，同時其送料長度、送料次數、送料速度全部在晉志德NC送料機的觸摸屏面板上簡單設定完成，操作簡單方便。
　　　
　　晉志德NC送料機改變了以往的送料機臺在送料動作中經常出現的送料不及時、不準確的問題，通過與曲軸凸輪的連接，能夠優化整個送料過程，增大了送料機設備的適用范圍，提高了送料精度、自動化程度與穩定性。
　　　
　　晉志德NC送料機搭配沖床使用中，當沖床曲軸在240°順時針到90°區間允許伺服送料機構送料。在240°時，送料動作開始啟動并跟隨著沖床當前角度勻緩地即時地驅動送料機進行送料。當曲軸運行到90°時，送料完成。以這種方式送料，送料時間充分利用了整個送料區間。同時在晉志德NC送料機構上均配有放松功能，放松機構的通常采用電磁閥來控制氣缸驅動的方式，其動作角度一般在送料完成結束后再過一個安全角度以后和模具完全接觸材料前，從根本上消除累積誤差，確保長時間送料精度的穩定。
　　　
